Wahacz co to? Budowa, działanie i objawy uszkodzenia

Wahacz to element zawieszenia, który trzyma koło w właściwej pozycji i pozwala mu pracować w górę i w dół bez utraty stabilności auta. Bez sprawnego wahacza samochód zaczyna pływać, stukać i traci precyzję prowadzenia, a w skrajnych przypadkach może nawet dojść do utraty koła. Jeśli chcesz lepiej rozumieć, co dzieje się pod nadkolem, zanim coś poważnie się urwie, przeczytaj ten poradnik do końca.

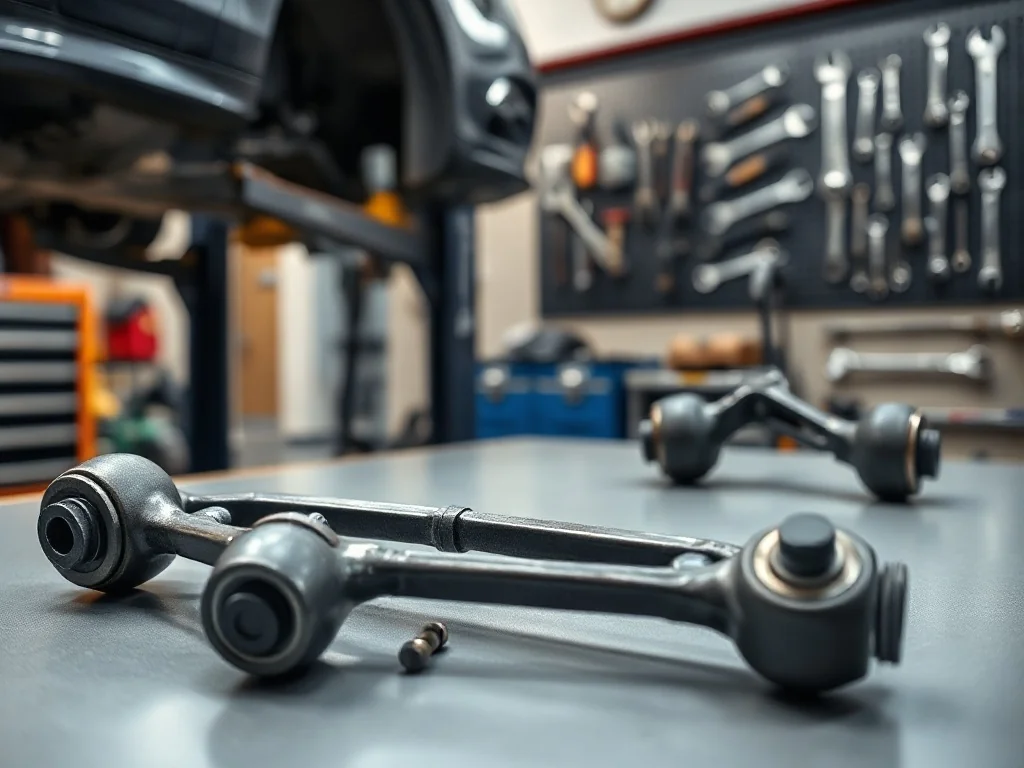

Co to jest wahacz samochodowy?

Wahacz to sztywny element zawieszenia, który wykonuje ograniczony ruch obrotowy wokół stałej osi. Po ugięciu zawieszenia wraca do pozycji wyjściowej, tworząc cykl pracy zawieszenia. W praktyce oznacza to, że prowadzi koło po ściśle określonej trajektorii, tak aby zachować geometrię ustawienia kół i stabilność auta.

W konstrukcji samochodu wahacz łączy nadwozie lub ramę z piastą koła (a dokładniej ze zwrotnicą). Jest z jednej strony przymocowany do nadwozia przez tuleje metalowo‑gumowe, a z drugiej – przez sworzeń – do zwrotnicy. Dzięki temu koło może się skręcać, pracować w pionie na nierównościach, a jednocześnie nie „ucieka” na boki.

Jaką rolę pełni wahacz w zawieszeniu?

Podczas jazdy po dziurach i nierównościach wahacz przenosi siły z koła na nadwozie. Współpracuje ze sprężyną i amortyzatorem, które tłumią ugięcia, ale to właśnie wahacz utrzymuje koło w stabilnym położeniu względem nadwozia. Bez niego nie dałoby się zachować prawidłowych kątów pochylenia i zbieżności kół.

Wahacz wspiera też pracę układu kierowniczego. Dzięki sworzniowi zamocowanemu w zwrotnicy koło może skręcać w lewo i prawo. Jednocześnie wahacz „pilnuje”, aby koło, mimo skrętu, nie zmieniało przypadkowo swojego położenia w przód i w tył, co miałoby ogromny wpływ na stabilność podczas hamowania i przyspieszania.

Jak zbudowany jest wahacz?

W większości aut osobowych wahacz powstaje z tłoczonych profili stalowych, odkuwek stalowych albo z odlewów aluminiowych. Materiał dobiera producent – stal jest tańsza i bardzo wytrzymała, aluminium z kolei zmniejsza masę nieresorowaną, co poprawia komfort i reakcję zawieszenia.

Ze względu na wymagania wytrzymałościowe wahacz ma najczęściej kształt litery A, V lub prostego ramienia. Różne kształty wynikają z rodzaju zawieszenia, ilości punktów mocowania oraz miejsca, jakie konstruktorzy mieli do dyspozycji w nadkolu. W samochodach klasy średniej i wyższej spotyka się układy wielowahaczowe z kilkoma ramionami na jedno koło.

Elementy wahacza

Typowy wahacz samochodowy składa się z kilku podstawowych części:

• ramię nośne (profil stalowy, odlew żeliwny lub aluminiowy),
• tuleje metalowo‑gumowe (silentblocki) do mocowania do nadwozia,
• sworzeń wahacza łączący wahacz ze zwrotnicą koła,
• gniazda, otwory i mocowania pod śruby, nity albo śruby regulacyjne.

Silentblocki od strony nadwozia tłumią drgania i hałas, które powstają podczas jazdy po nierównej nawierzchni. Sworzeń kulowy po stronie koła zapewnia ruch w wielu płaszczyznach, dzięki czemu zawieszenie i układ kierowniczy mogą pracować jednocześnie, bez zacięć i luzów.

Sworzeń wahacza – dlaczego jest tak ważny?

Sworzeń wahacza to przegub kulowy, który łączy wahacz ze zwrotnicą. W środku pracuje stalowa kulka, zanurzona w smarze i zamknięta w poliamidowej lub metalowej obudowie. Z zewnątrz chroni ją gruba gumowa osłona – jeśli pęknie, do środka dostaje się woda i piasek, co bardzo szybko niszczy przegub.

W wielu konstrukcjach sworzeń jest odkręcany i można go wymienić osobno. W innych jest nitowany lub wprasowany w wahacz i wtedy przy zużyciu trzeba wymienić kompletny wahacz. W prostych układach z kolumną MacPhersona na jedno koło przypada najczęściej jeden wahacz dolny i jeden sworzeń.

Jakie są rodzaje wahaczy?

Wahacze można podzielić według położenia względem auta oraz sposobu pracy. Ten podział pomaga zrozumieć, dlaczego przód i tył zawieszenia potrafią mieć całkiem różną budowę, choć pełnią podobną funkcję prowadzenia kół.

Najczęściej spotykane są konstrukcje z wahaczem dolnym na przedniej osi oraz belką skrętną lub wahaczami wleczonymi z tyłu. W samochodach sportowych i bardziej zaawansowanych technicznie stosuje się układ podwójnego wahacza poprzecznego, przypominający rozwiązania z motorsportu.

Wahacz poprzeczny

Wahacz poprzeczny to sztywne ramię, które prowadzi koło poprzecznie do kierunku jazdy. Oś obrotu tego wahacza jest równoległa do osi wzdłużnej samochodu. Rozwiązanie takie stosuje się bardzo często z przodu, zarówno w prostych kolumnach MacPhersona, jak i w układach z podwójnymi wahaczami – górnym i dolnym.

Poprzeczne wahacze umożliwiają precyzyjne ustawienie kątów pochylenia i zbieżności kół, co ma znaczenie w samochodach o wyższych osiągach. Układ taki dobrze trzyma koło w zakrętach, ale wymaga większej liczby elementów i jest droższy w produkcji.

Wahacz podłużny i wleczony

Wahacz podłużny prowadzi koło głównie w kierunku jazdy. Jego oś obrotu jest prostopadła do płaszczyzny symetrii auta. Tego typu ramię pracuje często razem z belką skrętną, tworząc prosty i niedrogi tylny układ zawieszenia w mniejszych samochodach.

Gdy oś obrotu przesunięta jest nieco do tyłu, mówimy o wahaczu wleczonym. Jeśli punkt podparcia znajduje się przed kołem i wahacz „pcha” koło, stosuje się określenie wahacz pchany. W obu rozwiązaniach priorytetem jest komfort i niskie koszty serwisu.

Wahacz skośny

Wahacz skośny obraca się wokół osi, która jest ustawiona skośnie względem osi podłużnej i poprzecznej samochodu. Takie ustawienie pozwala uzyskać ciekawą charakterystykę pracy zawieszenia – zmienia się nie tylko ugięcie, ale też geometria kół w trakcie jazdy.

Rozwiązanie tego typu można znaleźć w wielu tylnych zawieszeniach aut klasy średniej, gdzie liczy się połączenie komfortu z dobrym prowadzeniem w zakrętach. Serwis takiego zawieszenia jest bardziej wymagający, bo liczba wahaczy i tulei jest większa niż w prostej belce.

Jak działa wahacz podczas jazdy?

Podczas najechania na nierówność koło podnosi się, a ruch ten przenosi się przez zwrotnicę na wahacz. Wahacz obraca się wokół swoich tulei, a sprężyna i amortyzator przejmują energię uderzenia. Dzięki silentblockom część drgań zostaje „zjedzona” już w samym wahaczu, więc nadwozie nie dostaje pełnego impulsu.

Równocześnie podczas skrętu koła obracają się wokół osi pionowej dzięki pracy sworznia. Wahacz musi w tym czasie utrzymać piastę w stałej pozycji względem przodu i tyłu auta, aby przy hamowaniu i przyspieszaniu koło nie cofało się lub nie przesuwało do przodu, co powodowałoby niestabilność toru jazdy.

Sprawny wahacz utrzymuje koło w jednej, przewidywalnej pozycji, niezależnie od tego, czy hamujesz, przyspieszasz, czy wchodzisz w ostry zakręt na nierównej drodze.

W zawieszeniach wielowahaczowych kilka ramion na jedno koło dzieli się zadaniami: jedne odpowiadają za prowadzenie poprzeczne, inne za podłużne. Daje to dużą swobodę w kształtowaniu zachowania auta, ale podnosi liczbę potencjalnych punktów zużycia.

Jakie są objawy uszkodzonego wahacza?

Zużyty wahacz albo jego elementy nie odmawiają współpracy z dnia na dzień. Objawy pojawiają się stopniowo – im szybciej je wyłapiesz, tym mniejsze ryzyko kosztownych napraw i groźnych sytuacji na drodze.

Problemem może być zarówno sam korpus wahacza (pęknięcia, odkształcenia), jak i jego osprzęt, czyli silentblocki oraz sworzeń. Każda z tych części psuje się nieco inaczej, ale dla kierowcy kończy się to zwykle podobnymi odczuciami za kierownicą.

Typowe symptomy zużycia wahacza

Najczęściej kierowcy zgłaszają mechanikowi takie objawy:

• stukanie z okolic zawieszenia podczas przejeżdżania przez poprzeczne nierówności,
• metaliczne puknięcia przy ruszaniu i hamowaniu,
• pływanie auta po drodze i gorsza stabilność przy wyższych prędkościach,
• ściąganie samochodu na jedną stronę po prostym odcinku.

Do tego dochodzi często nierównomierne zużycie opon – szczególnie na wewnętrznej lub zewnętrznej krawędzi bieżnika. To sygnał, że geometria zawieszenia „uciekła” poza zakres przewidziany przez producenta i wahacz nie prowadzi już koła po poprawnej trajektorii.

Objawy uszkodzonego sworznia wahacza

Sworzeń wahacza zużywa się często szybciej niż sam korpus. Pierwszym symptomem bywa lekkie stukanie przy wolnej jeździe po dziurach. Z czasem pojawia się wyraźny luz, który można wyczuć podczas kontroli na podnośniku lub szarpakach na Stacji Kontroli Pojazdów.

W zaawansowanym stadium uszkodzenia auto zaczyna gorzej reagować na ruchy kierownicą, pojawia się nerwowe zachowanie przy hamowaniu, a kierowca odczuwa jakby „opóźnioną” odpowiedź przedniej osi. Jazda w takim stanie grozi wykrzywieniem, a nawet urwaniem koła, zwłaszcza w zawieszeniach z kolumną MacPhersona, gdzie sworzeń ma bardzo duże obciążenia.

Uszkodzony sworzeń wahacza potrafi doprowadzić do wyrwania koła podczas jazdy – dlatego każdy podejrzany hałas z okolic zawieszenia warto jak najszybciej skonsultować z mechanikiem.

Kiedy i jak wymieniać wahacz?

Wymiana wahacza nie ma z góry określonego przebiegu. Jedne egzemplarze wytrzymują ponad 200 tysięcy kilometrów, inne poddają się szybciej, jeśli auto często jeździ po dziurawych drogach lub ma większą masę i moc. Mechanik ocenia stan na podstawie luzów, pęknięć gum oraz zachowania zawieszenia podczas jazdy próbnej.

W wielu modelach opłaca się wymienić kompletny wahacz z tulejami i sworzniem. Wtedy wszystkie elementy są nowe i pracują tak samo. W innych autach możliwa jest osobna wymiana tulei i sworznia, ale wymaga to prasy i doświadczenia, aby nie uszkodzić korpusu wahacza przy wprasowywaniu elementów.

Jak dobrać nowy wahacz?

Na rynku dostępne są zarówno części oryginalne (OEM), jak i szeroka oferta zamienników marek takich jak TRW, Delphi, Meyle, Febi czy Metzger. W katalogach często występuje jeden numer części dla kilku wersji silnikowych i roczników, ale w niektórych modelach – zwłaszcza sportowych odmianach – stosowano inne wahacze niż w słabszych wersjach.

Przed zakupem warto zweryfikować numer katalogowy po numerze VIN oraz sprawdzić, czy zamiennik odpowiada konkretnemu wariantowi auta. Zdarza się, że do wersji po liftingu stosuje się już wahacze z mocniejszej odmiany przed liftingiem, a producenci zamienników oferują jedną wspólną referencję dla wszystkich konfiguracji.

Na co zwrócić uwagę przy wyborze?

Przy wyborze wahacza znaczenie mają nie tylko marka i cena, ale też szczegóły wykonania:

• rodzaj materiału (stal, aluminium, odlew, profil tłoczony),
• rodzaj mocowania sworznia (wymienny śrubowany lub zintegrowany),
• jakość gumy w tulejach i ich twardość,
• obecność osłon, zabezpieczeń antykorozyjnych i smaru w sworzniu.

Po każdej wymianie wahacza lub jego elementów trzeba wykonać ustawienie geometrii kół. Bez tego nawet najlepsze części nie zapewnią poprawnego prowadzenia, a opony zaczną ścierać się szybciej niż zwykle.

Nowy wahacz bez ustawionej geometrii potrafi zużywać opony tak samo szybko jak zużyty element, który właśnie z auta wyjechał.
